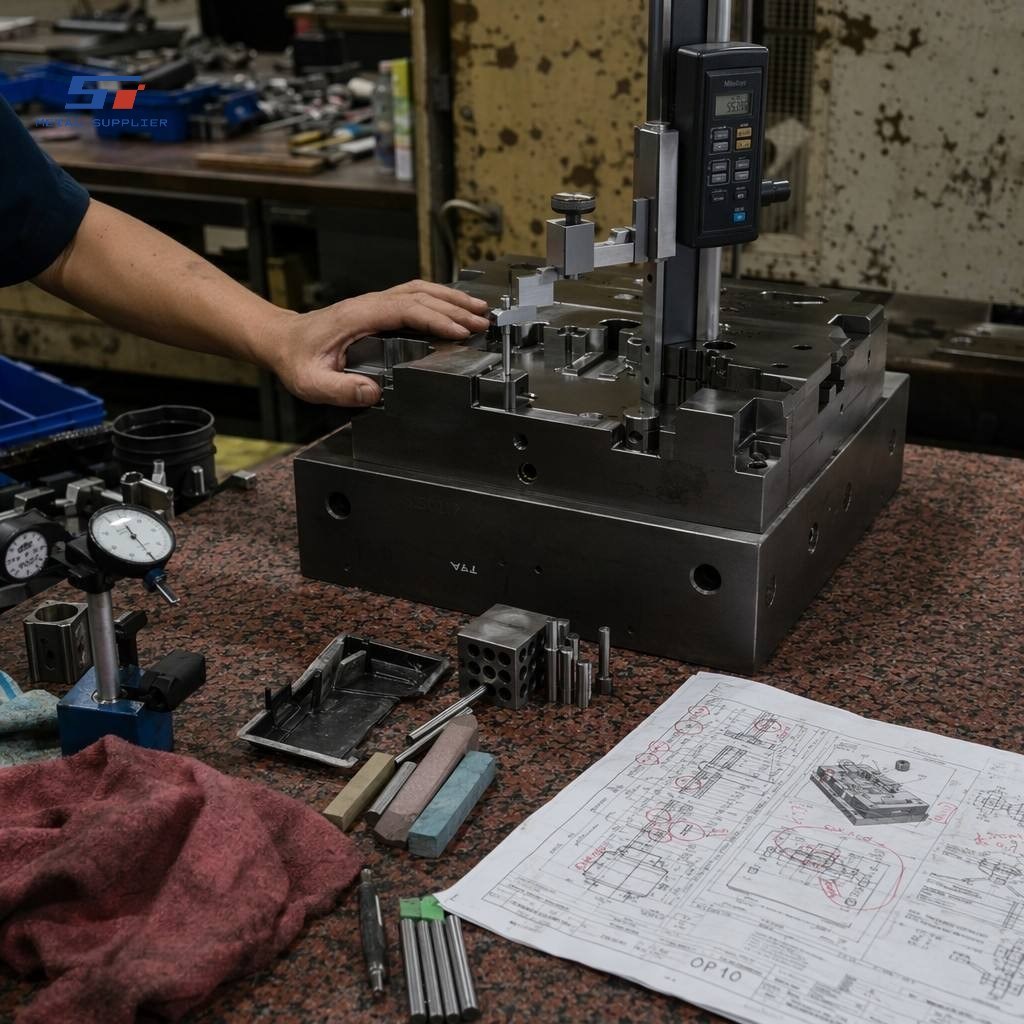

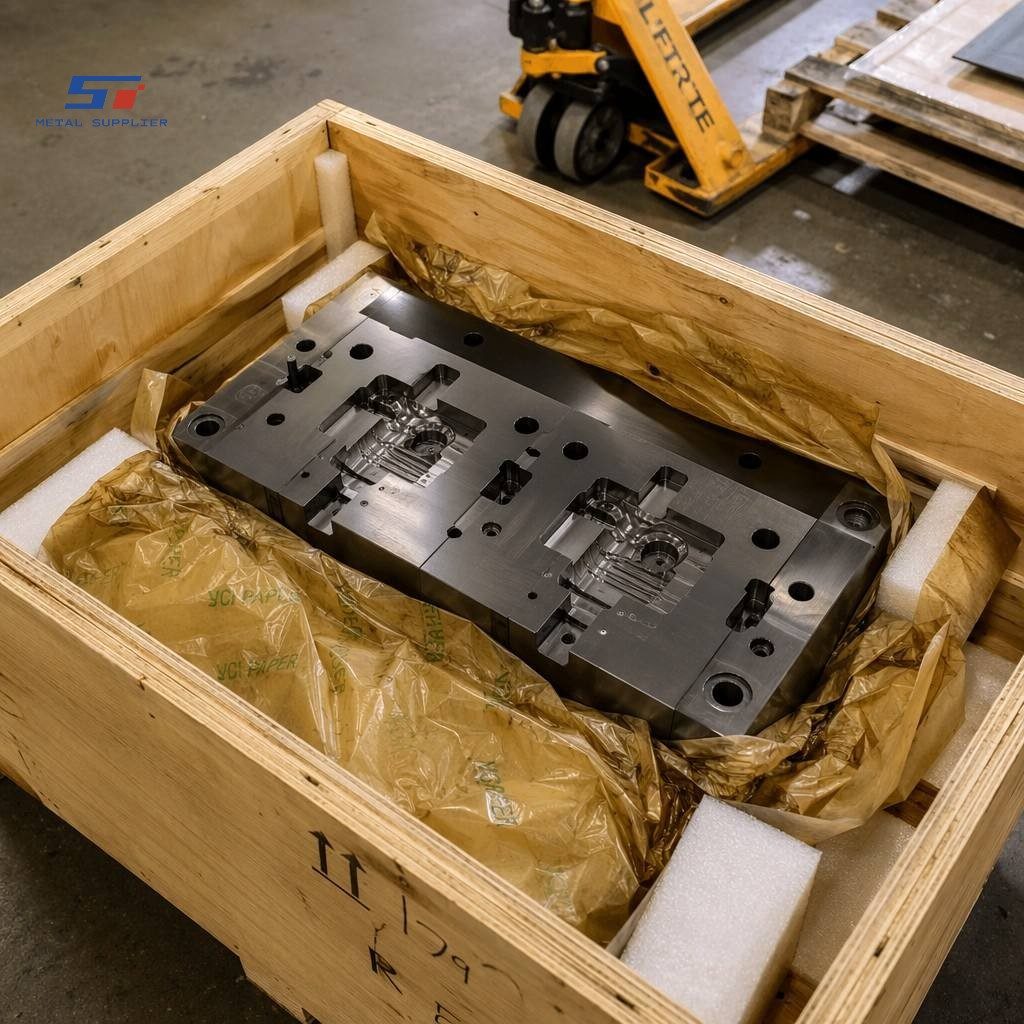

Bloco de matriz de aço ferramenta fresado CNC de geometria complexa
Blocos de aço ferramenta fresados em CNC com geometria complexa, apresentando cavidades intrincadas, superfícies multiníveis, canais de refrigeração e furos de precisão para moldes de injeção, moldes de fundição e ferramentas de conformação de metais. Disponíveis nas classes D2, H13, P20 e M2 com tratamento térmico a vácuo para dureza de 48–62 HRC. Dimensões máximas do bloco: 800 × 600 × 400 mm, com suporte para superfícies contornadas em 3D.
Processos de fabricação :
CNC turning (multi-axis with live tooling), CNC milling (3/4/5-axis), cylindrical grinding, centerless grinding, honing, thread cutting, broaching, drilling & tapping, EDM wire-cut (partner)Tratamento térmico :
Quench & temper | Case hardening / carburizing | Induction hardening | Solution annealing | Vacuum hardening | Nitriding | Stress relieving. Every heat treatment batch ships with time–temperature chart and hardness report.Tratamento de superfície :
Zinc plating (clear/yellow passivation) | Zinc-nickel alloy | Electroless nickel | Hard chrome plating | Black oxide | Phosphating (MnPO4) | Passivation (ASTM A967) | Electropolishing | Anodizing (aluminum) | Powder coatingPersonalizável :
YesPedido (MOQ) :
Prototype: 1–10 pcs (no MOQ for billet-machined parts). Small batch: 10–500 pcs. Series production: 500–50,000+ pcs/month.Especificações
Os blocos de aço ferramenta fresados por CNC com geometria complexa da Shengtao são produzidos por meio de um processo de fabricação cuidadosamente sequenciado, que começa com a usinagem de desbaste do bloco no estado recozido, quando o aço ferramenta está em sua condição mais usinável (tipicamente 200–250 HB). O bloco é então aliviado de tensões para reduzir a tensão residual de usinagem antes do acabamento das superfícies e características críticas, deixando uma sobremedida de retificação de 0,1–0,3 mm nas superfícies que serão retificadas até a tolerância final após o tratamento térmico. O bloco usinado é então tratado termicamente a vácuo até a dureza especificada, seguido por retificação de acabamento, retificação em gabarito e — quando se trata de superfícies de cavidades 3D — eletroerosão por penetração com eletrodos de grafite ou cobre produzidos a partir do mesmo modelo CAD usado para a fresagem, garantindo que a geometria da cavidade seja reproduzida fielmente dentro de ±0,01 mm.
A seleção da classe de aço ferramenta é crucial, pois o bloco da matriz é a base de toda a ferramenta. O D2 (1.2379) é um aço ferramenta para trabalho a frio com alto teor de carbono e cromo que, após têmpera a vácuo e revenido duplo a 58–62 HRC, oferece excelente resistência à abrasão e estabilidade dimensional — tornando-o a escolha padrão para blocos de matrizes de estampagem, chapas de corte e componentes de matrizes progressivas. O H13 (1.2344) é um aço ferramenta para trabalho a quente projetado para carregamento térmico cíclico: após têmpera a 48–52 HRC, mantém a resistência e resiste à fissuração por fadiga térmica em matrizes de fundição sob pressão, matrizes de extrusão e ferramentas de forjamento a quente. O P20 (1.2311) é fornecido na condição pré-endurecida a 28–34 HRC, permitindo usinagem de acabamento direta sem distorção pós-tratamento térmico — ideal para grandes placas de moldes de injeção, onde o tratamento térmico do bloco acabado apresentaria risco de empenamento. M2 (1.3343) é um aço rápido temperado a 62–66 HRC para corpos de ferramentas de corte e insertos onde é necessária a máxima retenção de aresta.
Cada bloco de matriz é inspecionado em comparação com seu modelo 3D ou desenho antes e depois do tratamento térmico. A verificação dimensional dos perfis das cavidades, furos-guia e superfícies de separação é realizada em uma máquina de medição por coordenadas (MMC), com a dureza verificada por teste Rockwell em vários pontos do bloco. O gráfico de tempo-temperatura do tratamento térmico e o registro de pressão do forno a vácuo estão incluídos no pacote de documentação. Entre em contato conosco com o desenho ou modelo 3D do seu bloco de matriz para receber um orçamento em até 24 horas.
Blocos de aço ferramenta fresados por CNC com geometria complexa são um dos nossos principais produtos. Mantemos um estoque substancial para garantir entregas rápidas e também podemos personalizar tubos sem costura de diâmetro extra grande de acordo com suas necessidades específicas. Além disso, oferecemos serviços abrangentes, incluindo análise espectroscópica, testes de propriedades mecânicas, testes de pressão e ensaios não destrutivos (END).
Nota: Se você não encontrar um Bloco de matriz de aço ferramenta fresado CNC de geometria complexaque atenda às suas necessidades ou seja adequado para o projeto do seu cliente, entre em contato com nosso gerente de vendas (E-mail: stsalesman4@stmetal001.com) e envie-nos suas especificações e arquivos de parâmetros técnicos para obter um plano de orçamento personalizado. |
