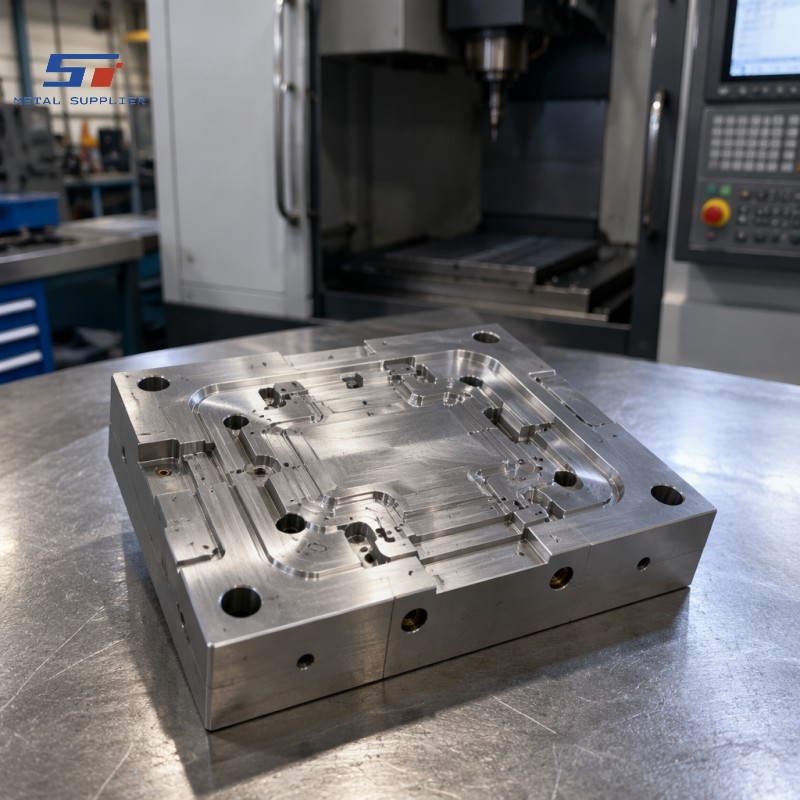

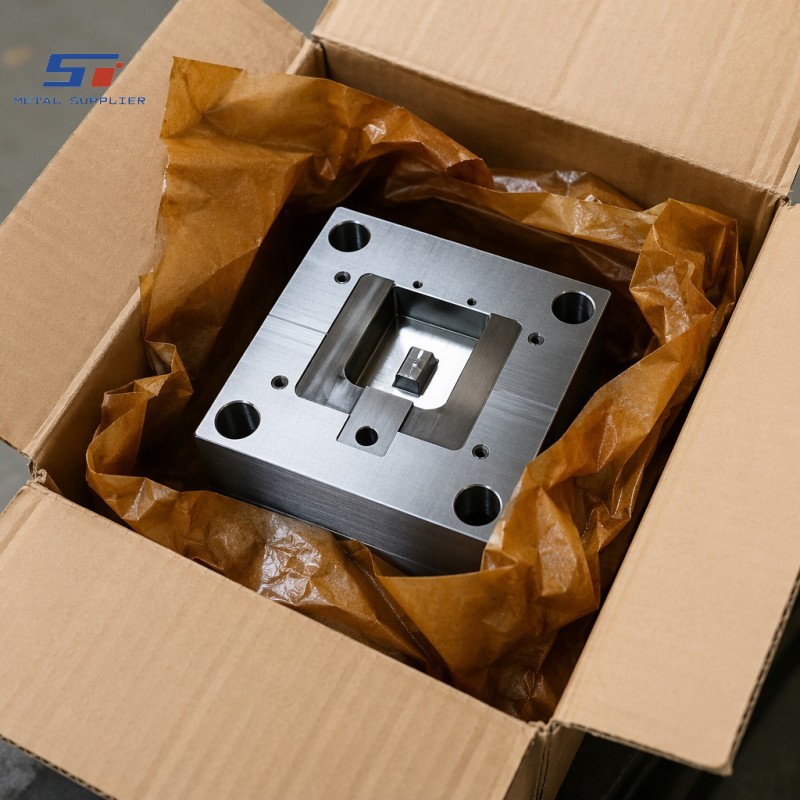

Inserto de molde personalizado em aço ferramenta usinado por CNC
Insertos para moldes de aço ferramenta usinados sob medida em CNC, com cavidades de precisão, núcleos, canais de refrigeração, furos para pinos extratores e superfícies de separação para moldes de injeção, moldes de fundição sob pressão e moldes de compressão. Produzidos em aços D2, H13, P20, M2 e S136, em condição recozida, com tratamento térmico a vácuo para dureza final, seguido de retificação e polimento de precisão. Dimensões máximas dos insertos: 500 × 400 × 300 mm, superfícies com contornos 3D e verificação por CMM em relação ao modelo CAD.
Processos de fabricação :
CNC turning (multi-axis with live tooling), CNC milling (3/4/5-axis), cylindrical grinding, centerless grinding, honing, thread cutting, broaching, drilling & tapping, EDM wire-cut (partner)Tratamento térmico :
Quench & temper | Case hardening / carburizing | Induction hardening | Solution annealing | Vacuum hardening | Nitriding | Stress relieving. Every heat treatment batch ships with time–temperature chart and hardness report.Tratamento de superfície :
Zinc plating (clear/yellow passivation) | Zinc-nickel alloy | Electroless nickel | Hard chrome plating | Black oxide | Phosphating (MnPO4) | Passivation (ASTM A967) | Electropolishing | Anodizing (aluminum) | Powder coatingPersonalizável :
YesPedido (MOQ) :
Prototype: 1–10 pcs (no MOQ for billet-machined parts). Small batch: 10–500 pcs. Series production: 500–50,000+ pcs/month.Especificações
Os insertos de aço ferramenta usinados sob medida pela Shengtao, fabricados por CNC, são produzidos por meio de uma sequência de fabricação refinada ao longo de centenas de projetos de moldes: o inserto bruto é inicialmente usinado em estado recozido para definir a geometria externa, o formato da cavidade com uma sobremedida de usinagem de 0,2 a 0,5 mm e todos os detalhes passantes, como furos para pinos extratores, entradas para canais de refrigeração e furos para parafusos. O inserto desbastado é então submetido a um ciclo controlado de alívio de tensões em forno para reduzir as tensões residuais introduzidas pela grande remoção de material. Em seguida, a superfície de separação, os furos-guia e a cavidade são usinados com acabamento próximo ao formato final, com uma pequena sobremedida de retificação nas superfícies planas e uma sobremedida de polimento nas superfícies da cavidade. O inserto é então tratado termicamente a vácuo — o único método que previne de forma confiável a descarbonetação superficial, a oxidação e a distorção em aços ferramenta de precisão — e levado à dureza especificada. Após o tratamento térmico, a superfície de separação e as faces planas críticas são retificadas até uma tolerância de 0,01 mm a cada 300 mm, os furos dos pilares guia e buchas são retificados em gabarito até H7, e a cavidade recebe o acabamento com a textura de superfície necessária por meio de uma combinação de eletroerosão por penetração, polimento CNC e polimento manual, de acordo com os padrões de acabamento SPI ou VDI.
A seleção do aço ferramenta é específica para o processo de moldagem e para o plástico ou metal a ser moldado. O D2 é o aço ferramenta para trabalho a frio mais utilizado em insertos de moldes de injeção para plásticos de engenharia abrasivos (nylon com fibra de vidro, PBT, PPS): com dureza de 58–62 HRC, ele resiste ao desgaste abrasivo e mantém a estabilidade dimensional ao longo de milhões de ciclos. O H13 é o padrão para trabalho a quente em insertos de fundição sob pressão, onde o aço deve suportar choque térmico cíclico de alumínio ou zinco fundido a 600–700 °C sem fissuras térmicas; com dureza de 48–52 HRC, ele equilibra a dureza a quente com a resistência à fadiga térmica. O P20 é um aço para moldes pré-endurecido, fornecido com dureza de 28–34 HRC, que pode ser usinado diretamente para as dimensões finais sem tratamento térmico pós-usinagem — ideal para grandes placas e insertos de moldes, onde o endurecimento de uma peça acabada acarretaria o risco de deformação inaceitável. O aço inoxidável S136 (grau 420) é selecionado quando o inserto do molde precisa resistir à corrosão causada por PVC ou outros plásticos agressivos, ou quando o inserto requer uma superfície polida com acabamento espelhado para peças opticamente transparentes. O aço rápido M2, com dureza de 62–66 HRC, é utilizado para insertos em zonas de alto desgaste, como áreas de injeção, superfícies de fechamento e buchas extratoras.
Cada inserto de molde é inspecionado em comparação com o modelo CAD 3D em uma máquina de medição por coordenadas (CMM), com atenção especial à precisão do perfil da cavidade, planicidade da superfície de separação, posições dos furos-guia e posições dos furos dos pinos extratores em relação à cavidade. A dureza é verificada em vários pontos do inserto por meio de teste Rockwell. O gráfico de tempo-temperatura do tratamento térmico e o registro de pressão do forno a vácuo estão incluídos no pacote de documentação. Os canais de refrigeração são testados sob pressão de 15 bar após a usinagem final para confirmar a estanqueidade. Entre em contato conosco com o desenho ou modelo 3D do seu inserto de molde para receber um orçamento em até 24 horas.
A fabricação personalizada de insertos para moldes em aço ferramenta usinado por CNC é um dos nossos principais produtos. Mantemos um estoque substancial para garantir entregas rápidas e também podemos personalizar tubos sem costura de diâmetro extragrande de acordo com suas necessidades específicas. Além disso, oferecemos serviços abrangentes, incluindo análise espectroscópica, testes de propriedades mecânicas, testes de pressão e ensaios não destrutivos (END).
Nota: Se você não encontrar um Inserto de molde personalizado em aço ferramenta usinado por CNCque atenda às suas necessidades ou seja adequado para o projeto do seu cliente, entre em contato com nosso gerente de vendas (E-mail: stsalesman4@stmetal001.com) e envie-nos suas especificações e arquivos de parâmetros técnicos para obter um plano de orçamento personalizado. |
Vídeo
Fábrica
Perguntas frequentes
P:Que peças usinadas e serviços de fabricação a Shengtao oferece?
A Shengtao é uma fabricante chinesa certificada pela ISO 9001 que oferece soluções completas de usinagem e fabricação de peças metálicas de precisão em 10 categorias de produtos:
• Peças usinadas com precisão CNC — componentes torneados, fresados e complexos de 5 eixos
• Peças metálicas estampadas e conformadas — estampagem progressiva, embutimento profundo, fabricação de chapas metálicas
• Conjuntos de aço soldados e fabricados — estruturas soldadas, cascos de vasos de pressão, tubulações
• Componentes hidráulicos e pneumáticos — cilindros brunidos, hastes de pistão cromadas, corpos de válvulas
• Peças de Precisão Automotivas — componentes de transmissão, suspensão, direção e motor
• Peças de aço com tratamento superficial — polimento espelhado, eletropolimento, cromagem dura, revestimento de zinco/níquel
• Peças usinadas de precisão para tubos e canos — usinagem de extremidades de tubos, brunimento, montagem de carretéis de tubos
• Peças cortadas a laser e jato de água — perfis 2D de precisão com até 150 mm de espessura
• Conexões usinadas para tubos e canos — conexões roscadas, flanges forjadas, conectores personalizados
• Peças de liga especial e de alto desempenho — componentes de Inconel, Hastelloy, titânio e aço ferramenta
Trabalhamos a partir de seus desenhos, fornecendo peças personalizadas — não vendemos itens padronizados de prateleira. Envie sua solicitação de cotação com um desenho para iniciarmos o processo.
P:Vocês conseguem fabricar peças personalizadas a partir dos meus desenhos de engenharia? Quais formatos de arquivo vocês aceitam?
UM:Sim — a fabricação personalizada de acordo com seus desenhos é nossa principal atividade. Aceitamos:
• Desenhos 2D: PDF, DWG, DXF
• Modelos 3D: STEP (.stp), IGES (.igs), SolidWorks (.SLDPRT / .SLDASM), CATIA, Inventor
O processo é simples:
1. Envie seu desenho/modelo com a especificação do material, quantidade e quaisquer requisitos especiais.
2. Assinamos um acordo de confidencialidade antes de analisarmos seus arquivos.
3. Nossa equipe de engenharia realiza uma revisão de DFM (Design for Manufacturability - Projeto para Fabricação) e sinaliza quaisquer problemas.
4. Enviamos uma cotação formal com preço, prazo de entrega e notas técnicas dentro de 24 a 48 horas.
Cuidamos de tudo, desde a aquisição da matéria-prima até a usinagem, tratamento térmico, acabamento superficial, inspeção e embalagem para exportação — entregando peças prontas para sua linha de montagem.
P:Que materiais vocês podem fornecer e usinar para as minhas peças?
UM:Nós fornecemos e processamos uma ampla gama de metais, todos com relatórios de teste de fábrica certificados (MTR):
Aço inoxidável: 303, 304, 316, 316L, 321, 410, 420, 430, 2205, 2507 (duplex/super duplex)
Aço carbono: A36, 1020, 1045, A105, A106 Gr.B, API 5L X42–X80, S235, S355
Aço-liga: 4140, 4340, 8620, 42CrMo4, 34CrNiMo6, 20CrMnTi, A387 Gr.11/22
Alumínio: 6061-T6, 7075-T6, 5052, 5083
Aço ferramenta: D2, H13, M2, P20, S7
Ligas de níquel: Inconel 600/601/625/718, Hastelloy C-276/C-22, Monel 400
Titânio: Grau 1, Grau 2, Grau 5 (Ti-6Al-4V), Grau 23 (Ti-6Al-4V ELI)
Latão e cobre: C36000, C11000, C26000
Se a sua especificação exigir um material que não esteja listado acima, por favor, pergunte — trabalhamos com siderúrgicas aprovadas e podemos fornecer aços de grau comercial, para vasos de pressão e para aplicações aeroespaciais/AMS.
P:Vocês oferecem serviços de soldagem e fabricação para montagens complexas, incluindo trabalhos em conformidade com as normas?
UM:Sim. Soldagem e fabricação são competências essenciais da Shengtao, abrangendo desde peças soldadas individuais até estruturas totalmente soldadas, cascos de vasos de pressão e tubulações.
Processos de soldagem: SMAW, GMAW/MIG, GTAW/TIG, SAW (arco submerso), FCAW, TIG orbital
Qualificações de soldador: AWS D1.1 / D1.6, ASME Seção IX, EN ISO 9606
Capacidades de END: 100% disponíveis para VT, PT, MT, UT e RT (raio-X), incluindo testemunha de terceiros.
Fabricamos para:
• ASME Seção VIII Div.1 — vasos de pressão
• ASME B31.1 / B31.3 / B31.4 — tubulações de energia, processo e líquidos
• AWS D1.1 — aço estrutural
• PED 2014/68/UE — Equipamentos sob pressão europeus
• NACE MR0175 / ISO 15156 — serviço em ambientes corrosivos
Cada peça fabricada é enviada com um dossiê completo: mapa de soldagem, WPS/PQR, qualificações do soldador, relatórios de END, MTRs, inspeção dimensional e certificado de teste hidrostático.
P:Vocês oferecem suporte técnico ou feedback de projeto para meus desenhos de peças?
UM:Sim, e nós incentivamos isso. Nossa equipe interna de engenharia revisa cada desenho antes da produção e fornece feedback sobre DFM (Design para Fabricação) sem custo algum:
Verificamos:
• Usinabilidade: características difíceis ou impossíveis de produzir (ex.: cantos internos vivos, rebaixos inacessíveis, proporções extremas)
• Otimização de tolerâncias: identificação de dimensões onde tolerâncias mais flexíveis podem reduzir custos sem afetar a funcionalidade.
• Materiais alternativos: sugestão de materiais equivalentes caso o material especificado tenha prazos de entrega longos ou um custo proibitivo.
• Oportunidades de redução de custos: mudanças que simplificam a fixação, reduzem as configurações ou permitem ferramentas mais eficientes.
Este é um serviço de valor agregado sem custo adicional — muitos clientes reduziram o custo por peça em 15 a 30% por meio de sugestões de DFM (Design for Manufacturing), mantendo a funcionalidade completa.
Nunca modificamos seu desenho sem sua aprovação por escrito. Todas as sugestões da DFM são claramente anotadas em um desenho com marcações para sua revisão.
