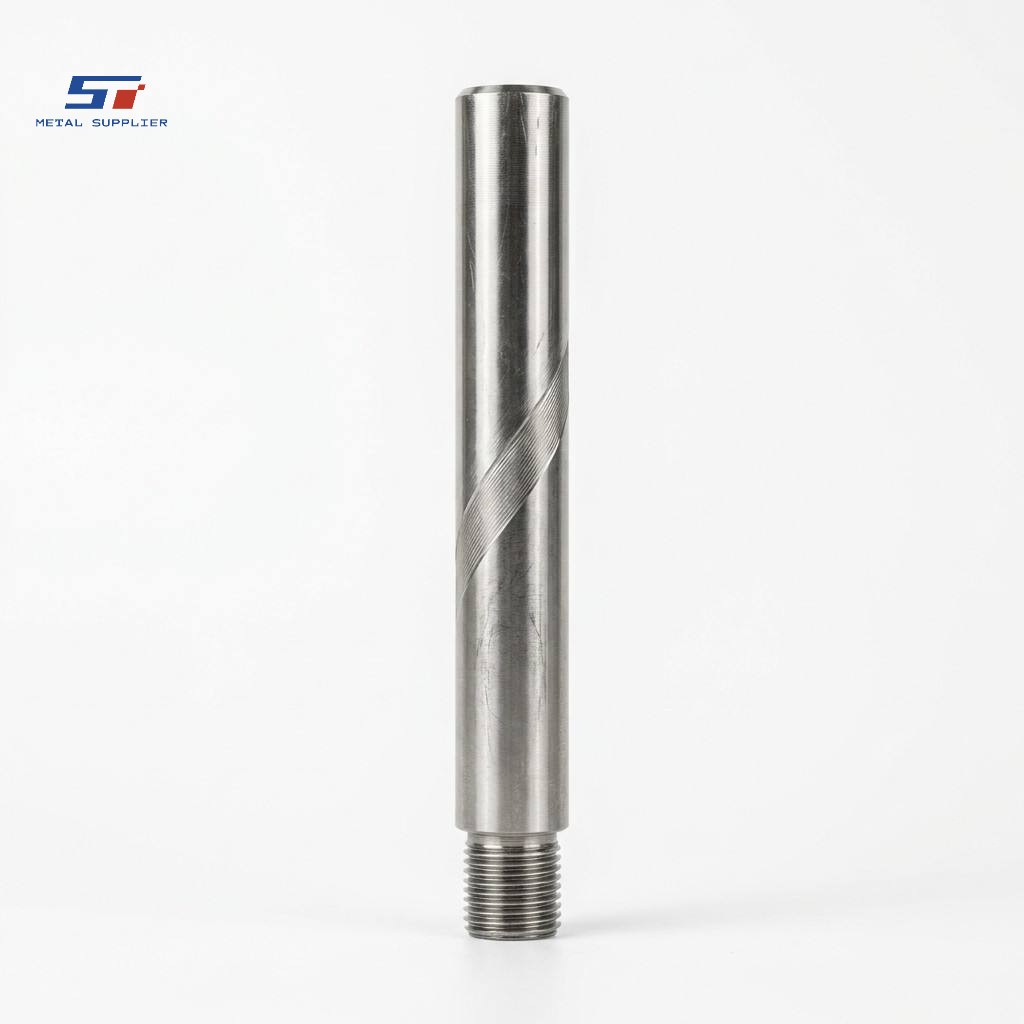

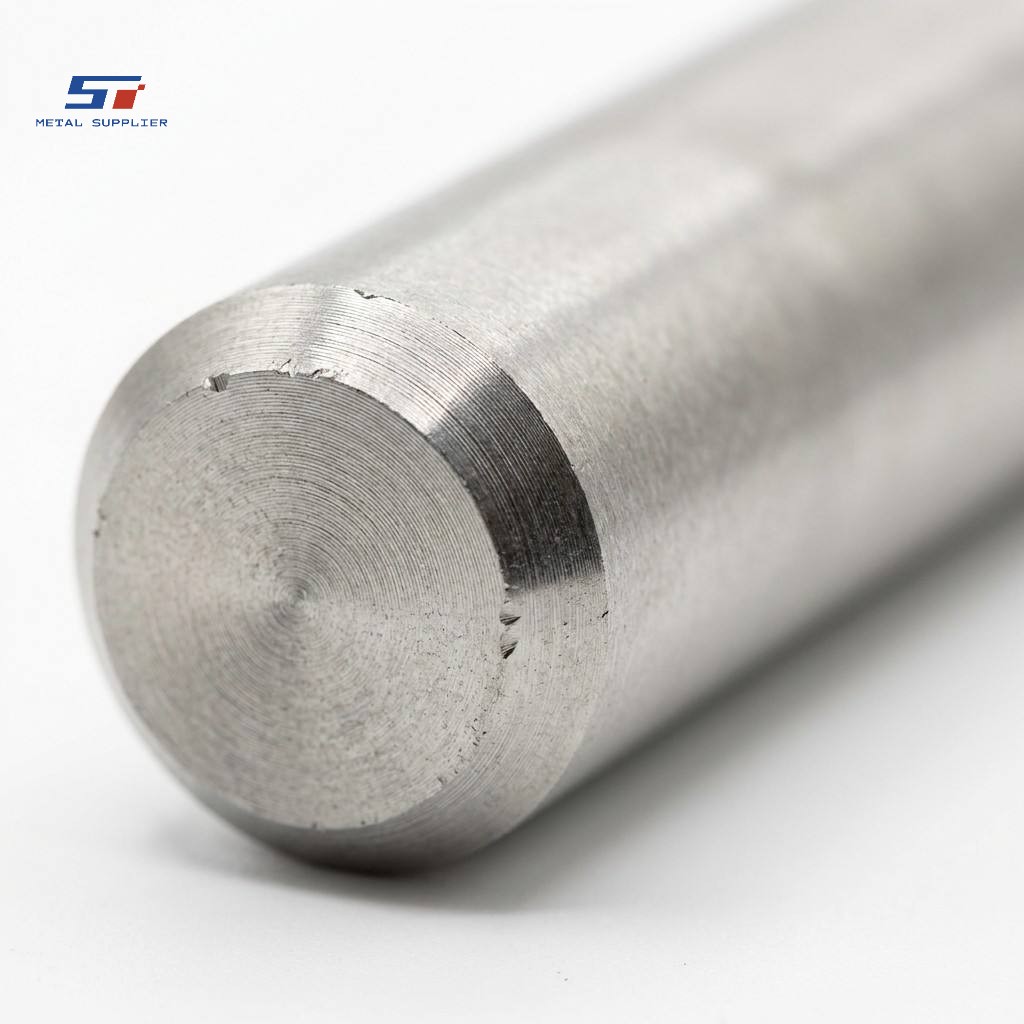

Eixo de aço inoxidável usinado em CNC de alta precisão
Eixos de aço inoxidável usinados com precisão dimensional de até ±0,005 mm. Ideais para equipamentos de automação, sistemas de acionamento, rotores de bombas e fusos de instrumentação. Disponíveis nas classes 304, 316, 316L e duplex, com opções de retificação e polimento para acabamento superficial Ra 0,2 µm. Faixa de diâmetro de Ø3 a 500 mm e comprimento de até 2.000 mm.
Processos de fabricação :
CNC turning (multi-axis with live tooling), CNC milling (3/4/5-axis), cylindrical grinding, centerless grinding, honing, thread cutting, broaching, drilling & tapping, EDM wire-cut (partner)Tratamento térmico :
Quench & temper | Case hardening / carburizing | Induction hardening | Solution annealing | Vacuum hardening | Nitriding | Stress relieving. Every heat treatment batch ships with time–temperature chart and hardness report.Tratamento de superfície :
Zinc plating (clear/yellow passivation) | Zinc-nickel alloy | Electroless nickel | Hard chrome plating | Black oxide | Phosphating (MnPO4) | Passivation (ASTM A967) | Electropolishing | Anodizing (aluminum) | Powder coatingPersonalizável :
YesPedido (MOQ) :
Prototype: 1–10 pcs (no MOQ for billet-machined parts). Small batch: 10–500 pcs. Series production: 500–50,000+ pcs/month.Especificações
Os eixos de aço inoxidável torneados CNC de alta precisão da Shengtao são fabricados a partir de barras sólidas em centros de torneamento CNC multieixos com ferramentas acionadas, permitindo que contornos externos, furos internos, roscas, chavetas e furos transversais sejam concluídos em uma única fixação — eliminando erros cumulativos de posicionamento e garantindo a máxima concentricidade entre todas as características. Dependendo dos requisitos dimensionais e de acabamento superficial, os eixos podem passar por retificação cilíndrica após o torneamento para atingir tolerâncias de diâmetro de até ±0,005 mm em mancais e superfícies de vedação, com concentricidade mantida dentro de 0,01 mm em um vão de 300 mm.
Trabalhamos com toda a família de aços inoxidáveis: os aços austeníticos 304 e 316 para resistência geral à corrosão em ambientes úmidos e químicos; o 316L para conjuntos soldados que requerem aços com baixo teor de carbono; o 321 estabilizado para serviço em altas temperaturas onde a corrosão intergranular é uma preocupação; os aços de endurecimento por precipitação 17-4PH e 15-5PH para aplicações que exigem alta resistência combinada com boa resistência à corrosão; e o duplex 2205, onde tanto a resistência mecânica quanto a resistência à corrosão sob tensão por cloretos são críticas. Cada lote de material é fornecido com um relatório de ensaio de fábrica EN 10204 3.1, confirmando a composição química e as propriedades mecânicas, e a rastreabilidade do número do lote é mantida durante toda a produção.
O acabamento superficial é um dos principais fatores de qualidade para eixos de precisão, e oferecemos diversos níveis de acabamento para atender à sua aplicação: acabamento torneado padrão (Ra 3,2 µm) para eixos de uso geral, acabamento retificado (Ra 0,4–0,8 µm) para mancais e superfícies de vedação dinâmica, e acabamento polido (Ra 0,2 µm) para aplicações em contato com alimentos e na indústria farmacêutica. Os tratamentos de superfície opcionais incluem cromagem dura com espessura de 15–25 µm e dureza de 850–1.000 HV para superfícies sujeitas a desgaste, niquelagem química para proteção uniforme contra corrosão em geometrias complexas, passivação conforme ASTM A967 para restaurar a camada passiva de aço inoxidável após a usinagem e oxidação negra para aplicações que exigem um acabamento estético não refletivo.

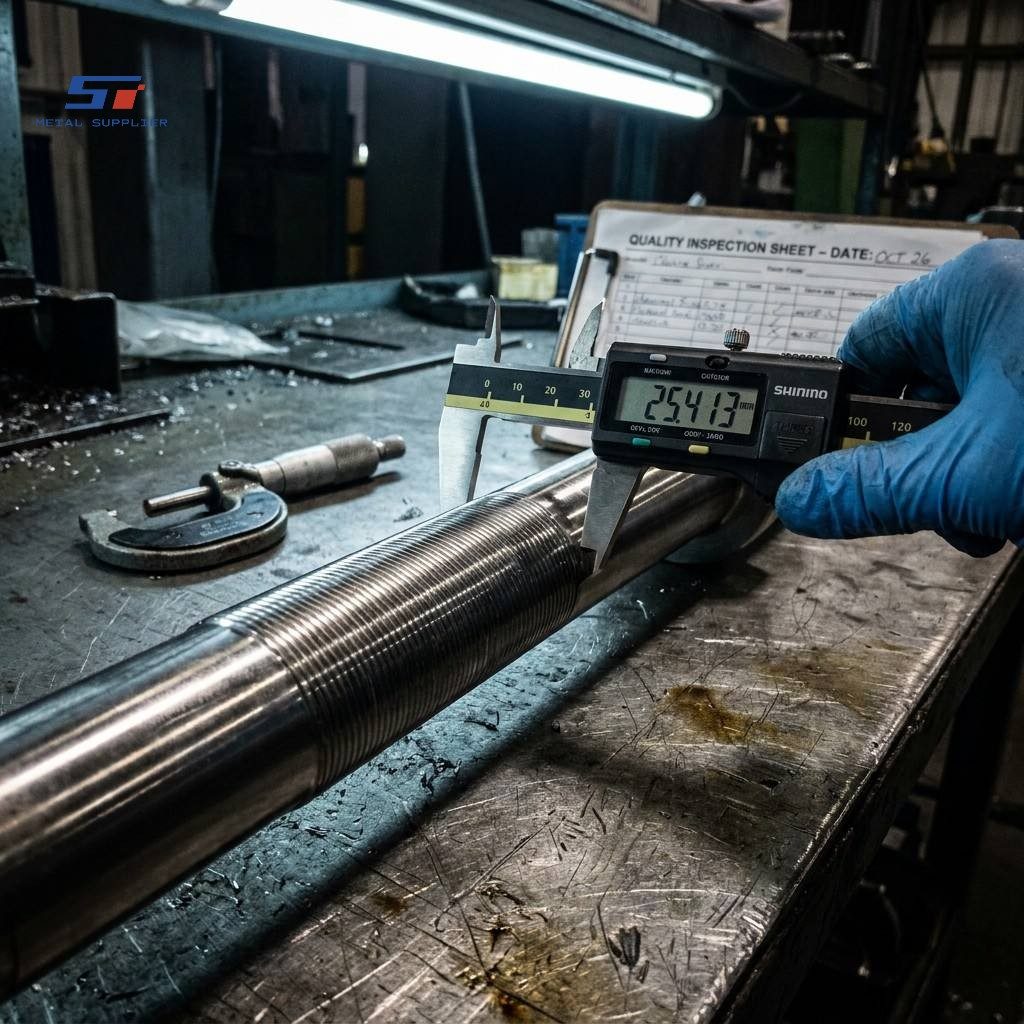

Cada eixo é inspecionado dimensionalmente em 100% dos seus componentes críticos — mancais, superfícies de vedação, roscas, chavetas — utilizando máquinas de medição por coordenadas (CMM) e instrumentos calibrados. A circularidade e a cilindricidade são verificadas com uma precisão de 0,005 mm nos mancais retificados. Os clientes recebem um relatório de inspeção dimensional, dados de medição de rugosidade superficial e certificados de material completos a cada remessa. Para clientes dos setores automotivo e aeroespacial, podemos fornecer relatórios de primeira inspeção (FAI) e documentação PPAP até o nível 3. Entre em contato conosco com o desenho do seu eixo para receber um orçamento em até 24 horas.
Eixos de aço inoxidável usinados em CNC de alta precisão são um dos nossos principais produtos. Mantemos um estoque substancial para garantir entregas rápidas e também podemos personalizar tubos sem costura de diâmetro extragrande de acordo com suas necessidades específicas. Além disso, oferecemos serviços abrangentes, incluindo análise espectroscópica, testes de propriedades mecânicas, testes de pressão e ensaios não destrutivos (END).
Nota: Se você não encontrar um Eixo de aço inoxidável usinado em CNC de alta precisãoque atenda às suas necessidades ou seja adequado para o projeto do seu cliente, entre em contato com nosso gerente de vendas (E-mail: stsalesman4@stmetal001.com) e envie-nos suas especificações e arquivos de parâmetros técnicos para obter um plano de orçamento personalizado. |
Vídeo
Fábrica
Perguntas frequentes
P:Que peças usinadas e serviços de fabricação a Shengtao oferece?
A Shengtao é uma fabricante chinesa certificada pela ISO 9001 que oferece soluções completas de usinagem e fabricação de peças metálicas de precisão em 10 categorias de produtos:
• Peças usinadas com precisão CNC — componentes torneados, fresados e complexos de 5 eixos
• Peças metálicas estampadas e conformadas — estampagem progressiva, embutimento profundo, fabricação de chapas metálicas
• Conjuntos de aço soldados e fabricados — estruturas soldadas, cascos de vasos de pressão, tubulações
• Componentes hidráulicos e pneumáticos — cilindros brunidos, hastes de pistão cromadas, corpos de válvulas
• Peças de Precisão Automotivas — componentes de transmissão, suspensão, direção e motor
• Peças de aço com tratamento superficial — polimento espelhado, eletropolimento, cromagem dura, revestimento de zinco/níquel
• Peças usinadas de precisão para tubos e canos — usinagem de extremidades de tubos, brunimento, montagem de carretéis de tubos
• Peças cortadas a laser e jato de água — perfis 2D de precisão com até 150 mm de espessura
• Conexões usinadas para tubos e canos — conexões roscadas, flanges forjadas, conectores personalizados
• Peças de liga especial e de alto desempenho — componentes de Inconel, Hastelloy, titânio e aço ferramenta
Trabalhamos a partir de seus desenhos, fornecendo peças personalizadas — não vendemos itens padronizados de prateleira. Envie sua solicitação de cotação com um desenho para iniciarmos o processo.
P:Vocês conseguem fabricar peças personalizadas a partir dos meus desenhos de engenharia? Quais formatos de arquivo vocês aceitam?
UM:Sim — a fabricação personalizada de acordo com seus desenhos é nossa principal atividade. Aceitamos:
• Desenhos 2D: PDF, DWG, DXF
• Modelos 3D: STEP (.stp), IGES (.igs), SolidWorks (.SLDPRT / .SLDASM), CATIA, Inventor
O processo é simples:
1. Envie seu desenho/modelo com a especificação do material, quantidade e quaisquer requisitos especiais.
2. Assinamos um acordo de confidencialidade antes de analisarmos seus arquivos.
3. Nossa equipe de engenharia realiza uma revisão de DFM (Design for Manufacturability - Projeto para Fabricação) e sinaliza quaisquer problemas.
4. Enviamos uma cotação formal com preço, prazo de entrega e notas técnicas dentro de 24 a 48 horas.
Cuidamos de tudo, desde a aquisição da matéria-prima até a usinagem, tratamento térmico, acabamento superficial, inspeção e embalagem para exportação — entregando peças prontas para sua linha de montagem.
P:Que materiais vocês podem fornecer e usinar para as minhas peças?
UM:Nós fornecemos e processamos uma ampla gama de metais, todos com relatórios de teste de fábrica certificados (MTR):
Aço inoxidável: 303, 304, 316, 316L, 321, 410, 420, 430, 2205, 2507 (duplex/super duplex)
Aço carbono: A36, 1020, 1045, A105, A106 Gr.B, API 5L X42–X80, S235, S355
Aço-liga: 4140, 4340, 8620, 42CrMo4, 34CrNiMo6, 20CrMnTi, A387 Gr.11/22
Alumínio: 6061-T6, 7075-T6, 5052, 5083
Aço ferramenta: D2, H13, M2, P20, S7
Ligas de níquel: Inconel 600/601/625/718, Hastelloy C-276/C-22, Monel 400
Titânio: Grau 1, Grau 2, Grau 5 (Ti-6Al-4V), Grau 23 (Ti-6Al-4V ELI)
Latão e cobre: C36000, C11000, C26000
Se a sua especificação exigir um material que não esteja listado acima, por favor, pergunte — trabalhamos com siderúrgicas aprovadas e podemos fornecer aços de grau comercial, para vasos de pressão e para aplicações aeroespaciais/AMS.
P:Vocês oferecem serviços de soldagem e fabricação para montagens complexas, incluindo trabalhos em conformidade com as normas?
UM:Sim. Soldagem e fabricação são competências essenciais da Shengtao, abrangendo desde peças soldadas individuais até estruturas totalmente soldadas, cascos de vasos de pressão e tubulações.
Processos de soldagem: SMAW, GMAW/MIG, GTAW/TIG, SAW (arco submerso), FCAW, TIG orbital
Qualificações de soldador: AWS D1.1 / D1.6, ASME Seção IX, EN ISO 9606
Capacidades de END: 100% disponíveis para VT, PT, MT, UT e RT (raio-X), incluindo testemunha de terceiros.
Fabricamos para:
• ASME Seção VIII Div.1 — vasos de pressão
• ASME B31.1 / B31.3 / B31.4 — tubulações de energia, processo e líquidos
• AWS D1.1 — aço estrutural
• PED 2014/68/UE — Equipamentos sob pressão europeus
• NACE MR0175 / ISO 15156 — serviço em ambientes corrosivos
Cada peça fabricada é enviada com um dossiê completo: mapa de soldagem, WPS/PQR, qualificações do soldador, relatórios de END, MTRs, inspeção dimensional e certificado de teste hidrostático.
P:Vocês oferecem suporte técnico ou feedback de projeto para meus desenhos de peças?
UM:Sim, e nós incentivamos isso. Nossa equipe interna de engenharia revisa cada desenho antes da produção e fornece feedback sobre DFM (Design para Fabricação) sem custo algum:
Verificamos:
• Usinabilidade: características difíceis ou impossíveis de produzir (ex.: cantos internos vivos, rebaixos inacessíveis, proporções extremas)
• Otimização de tolerâncias: identificação de dimensões onde tolerâncias mais flexíveis podem reduzir custos sem afetar a funcionalidade.
• Materiais alternativos: sugestão de materiais equivalentes caso o material especificado tenha prazos de entrega longos ou um custo proibitivo.
• Oportunidades de redução de custos: mudanças que simplificam a fixação, reduzem as configurações ou permitem ferramentas mais eficientes.
Este é um serviço de valor agregado sem custo adicional — muitos clientes reduziram o custo por peça em 15 a 30% por meio de sugestões de DFM (Design for Manufacturing), mantendo a funcionalidade completa.
Nunca modificamos seu desenho sem sua aprovação por escrito. Todas as sugestões da DFM são claramente anotadas em um desenho com marcações para sua revisão.
Nota: Se você não encontrar um Eixo de aço inoxidável usinado em CNC de alta precisãoque atenda às suas necessidades ou seja adequado para o projeto do seu cliente, entre em contato com nosso gerente de vendas (E-mail: stsalesman4@stmetal001.com) e envie-nos suas especificações e arquivos de parâmetros técnicos para obter um plano de orçamento personalizado. |
Para projetos OEM que exigem um casco de vaso de pressão formando o limite de pressão, este casco de vaso de pressão soldado em aço carbono, em conformidade com as normas, é produzido de acordo com o desenho aprovado. Fabricado em chapa de aço carbono, conforme o projeto aprovado do vaso, a partir de chapa laminada e cabeçotes conformados, utiliza laminação, ajuste e soldagem para controlar o diâmetro do casco, as juntas, as aberturas dos bocais e as interfaces dos flanges. O preparo e o revestimento da superfície, conforme a especificação aprovada para o vaso, são aplicados para sistemas de pressão industrial e equipamentos de processo, com dimensões e critérios de aceitação definidos pelo desenho aprovado.
Detalhes
O casco do reator em aço inoxidável soldado de alta pressão não é um item de catálogo; trata-se de um casco de reator de alta pressão projetado especificamente para este fim, com construção que visa a resistência à corrosão. Fabricado em aço inoxidável de acordo com o projeto aprovado do reator, a partir de chapas de aço inoxidável e cabeçotes conformados, utiliza laminação do casco e soldagem em aço inoxidável para controlar as juntas do casco, as portas do agitador/bico, os flanges e os pontos de fixação internos. O acabamento decapado/passivado ou o acabamento resistente à corrosão especificado é aplicado para reatores de processos químicos, farmacêuticos e especiais, com dimensões e critérios de aceitação definidos pelo desenho aprovado.
Detalhes
A carcaça flangeada e soldada em aço-liga para trocador de calor é configurada como uma carcaça flangeada personalizada para contenção do fluido. Fabricada em aço-liga de acordo com o projeto aprovado do trocador, a partir de chapas, tubos e componentes de carcaça moldados, utiliza conformação e soldagem da carcaça para controlar as faces das flanges, a orientação dos bocais, as juntas da carcaça e as interfaces do feixe de tubos. O tratamento de proteção especificado, conforme a especificação aprovada, é aplicado para o trocador de calor e o equipamento de processo térmico, com dimensões e critérios de aceitação definidos pelo desenho aprovado.
Detalhes
Projetado a partir das especificações técnicas do cliente, este cilindro hidráulico brunido e retificado serve como um cilindro hidráulico com superfície interna de contato controlada. Fabricado em aço carbono ou liga sem costura, conforme desenho a partir de um tarugo de tubo sem costura, utiliza brunimento do furo e acabamento externo para controlar o diâmetro interno brunido, as faces das extremidades, as portas e as interfaces de montagem/rosca. O furo brunido especificado, protegido contra corrosão para transporte, é aplicado em cilindros hidráulicos para equipamentos industriais e móveis, com dimensões e critérios de aceitação definidos pelo desenho aprovado.
Detalhes
A haste do pistão para cilindro hidráulico cromada personalizada é projetada para uma função específica: haste de pistão hidráulico com superfície externa resistente ao desgaste. Fabricada em aço carbono ou aço liga, conforme desenho, a partir de barra redonda ou tarugo forjado, utiliza processos de torneamento e retificação para controlar o diâmetro da haste, as extremidades roscadas, a fixação do pistão e a área de vedação. O acabamento cromado duro e polido, especificado em desenho, é aplicado em atuadores hidráulicos, cilindros e equipamentos de elevação, com dimensões e critérios de aceitação definidos pelo desenho aprovado.
Detalhes
Para projetos OEM que exigem uma tampa de extremidade para cilindro hidráulico que fecha uma câmara de pressão, esta Tampa de Extremidade para Cilindro Hidráulico Usinada com Precisão é produzida de acordo com o desenho aprovado. Fabricada em aço carbono ou aço liga, conforme o desenho, a partir de barra, forjamento ou chapa bruta, utiliza torneamento e fresagem CNC para controlar o registro da tampa, roscas das portas, ranhuras de vedação, círculo dos parafusos e interface do furo. A condição de usinagem e proteção especificada no desenho é aplicada a cilindros hidráulicos soldados, com tirantes e personalizados, com dimensões e critérios de aceitação definidos pelo desenho aprovado.
Detalhes
O suporte de garfo forjado para cilindro hidráulico não é um item de catálogo; trata-se de um suporte de garfo bifurcado, projetado especificamente para transmitir a força do cilindro. Fabricado em aço carbono ou liga forjado, conforme desenho, a partir de um tarugo forjado em matriz fechada, utiliza usinagem CNC para controlar a abertura do garfo, os furos dos pinos, a rosca da haste e a geometria de montagem. A superfície forjada usinada e o revestimento especificados no desenho são aplicados em cilindros hidráulicos, articulações e máquinas móveis, com dimensões e critérios de aceitação definidos pelo desenho aprovado.
Detalhes
O carretel de válvula hidráulica com acabamento lapidado é configurado como um carretel de válvula hidráulica personalizado com áreas de medição e ranhuras. Fabricado em aço inoxidável ou liga endurecível, conforme desenho, a partir de barra redonda de precisão, utiliza torneamento CNC e retificação de precisão para controlar o diâmetro do carretel, a largura da área de medição, a geometria da ranhura e a conexão da extremidade. As superfícies de contato lapidadas e as passagens de óleo limpas são aplicadas a válvulas direcionais, proporcionais e de controle, com dimensões e critérios de aceitação definidos pelo desenho aprovado.
Detalhes
