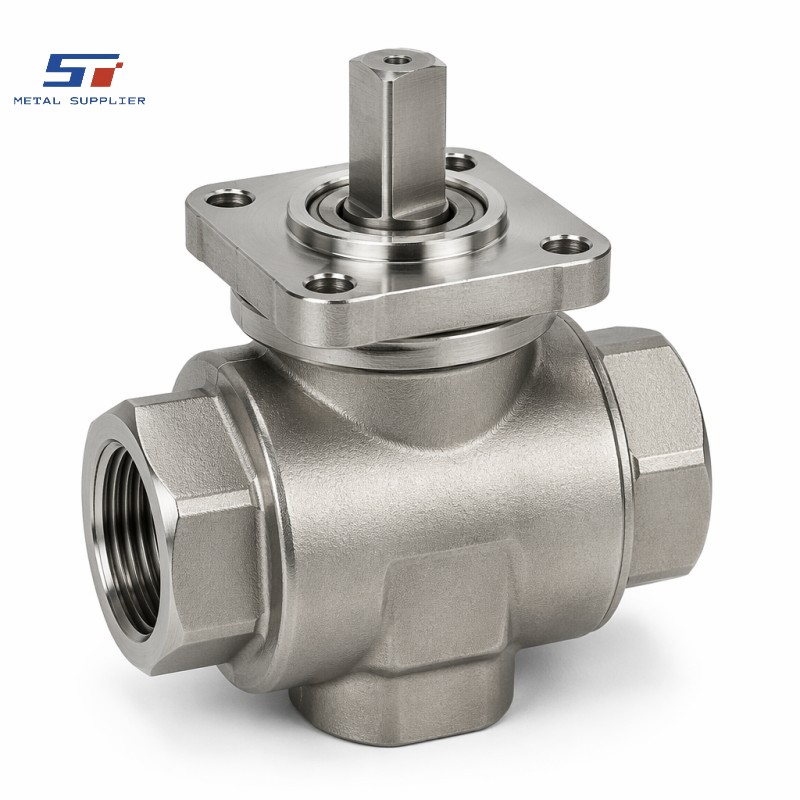

Corpo da válvula em aço inoxidável usinado por CNC de 5 eixos
Corpos de válvulas totalmente usinados em aço inoxidável, produzidos em centros de usinagem CNC de 5 eixos, permitindo a fabricação de passagens de fluxo internas complexas, interseções de portas angulares e superfícies contornadas em uma única configuração. Adequados para válvulas hidráulicas de alta pressão, válvulas de controle de processo e corpos de válvulas para instrumentação. Disponíveis em aço inoxidável 304, 316/316L, 2205 duplex e 17-4PH, com opções de retificação de superfície e eletropolimento. Dimensões máximas: 600 × 500 × 400 mm.
Processos de fabricação :
CNC turning (multi-axis with live tooling), CNC milling (3/4/5-axis), cylindrical grinding, centerless grinding, honing, thread cutting, broaching, drilling & tapping, EDM wire-cut (partner)Tratamento térmico :
Quench & temper | Case hardening / carburizing | Induction hardening | Solution annealing | Vacuum hardening | Nitriding | Stress relieving. Every heat treatment batch ships with time–temperature chart and hardness report.Tratamento de superfície :
Zinc plating (clear/yellow passivation) | Zinc-nickel alloy | Electroless nickel | Hard chrome plating | Black oxide | Phosphating (MnPO4) | Passivation (ASTM A967) | Electropolishing | Anodizing (aluminum) | Powder coatingPersonalizável :
YesPedido (MOQ) :
Prototype: 1–10 pcs (no MOQ for billet-machined parts). Small batch: 10–500 pcs. Series production: 500–50,000+ pcs/month.Especificações
Os corpos de válvulas de aço inoxidável usinados em CNC de 5 eixos da Shengtao são produzidos em centros de usinagem avançados de 5 eixos que inclinam e giram a peça continuamente enquanto o fuso realiza o corte. Isso permite a fabricação de passagens de fluxo internas complexas, interseções de portas angulares, superfícies externas contornadas e faces de vedação com ângulos compostos em uma única configuração, sem a necessidade de transferir a peça entre dispositivos de fixação. Essa filosofia de configuração única é a principal vantagem da usinagem de 5 eixos para corpos de válvulas: cada porta, furo, rosca e superfície de vedação compartilha uma referência comum, de modo que a tolerância de posicionamento entre portas é mantida em ±0,05 mm, independentemente da quantidade de portas no corpo ou dos ângulos de saída, eliminando os erros de alinhamento cumulativos que, de outra forma, exigiriam inspeção e retrabalho dispendiosos após a usinagem.
O aço inoxidável é o material de escolha para corpos de válvulas que operam em meios corrosivos, sistemas hidráulicos de alta pressão e ambientes de processo higiênicos. O aço 304 oferece resistência geral à corrosão para água industrial e serviços com produtos químicos leves. O 316/316L é especificado para fluidos contendo cloretos, ambientes marinhos e processamento químico onde a resistência à corrosão por pite é essencial. O aço duplex 2205 oferece aproximadamente o dobro da resistência ao escoamento do 316, combinada com excelente resistência à corrosão sob tensão por cloretos, tornando-o a classe preferida para corpos de válvulas subaquáticas e offshore, onde a redução de peso e as classificações de pressão se cruzam. O aço inoxidável 17-4PH, endurecido por precipitação, é selecionado quando o corpo da válvula deve suportar altas cargas mecânicas em temperaturas elevadas. Todo o material é fornecido com relatórios de ensaio de fábrica EN 10204 3.1, e a rastreabilidade do número de lote é mantida durante a usinagem, o tratamento térmico e a inspeção final.
As passagens de fluxo internas são perfuradas, alargadas e fresadas para produzir superfícies limpas e sem rebarbas, minimizando a restrição e a turbulência do fluxo. As roscas são fresadas em ponto único, em vez de rosqueadas, em máquinas de 5 eixos, o que resulta em roscas mais resistentes e precisas, com alinhamento perfeito ao eixo da porta. Os recursos de vedação — gaxetas para anéis de vedação conforme ISO 3601, sedes cônicas para vedações metal-metal e sedes de face plana para arruelas de vedação coladas — são usinados com acabamento superficial e tolerâncias dimensionais que garantem uma montagem confiável e sem vazamentos na pressão nominal. Cada corpo de válvula é 100% inspecionado dimensionalmente em CMM, com as roscas verificadas por calibrador e por PMI para confirmação da qualidade do material. Entre em contato conosco com o desenho ou modelo 3D do seu corpo de válvula para receber um orçamento em até 24 horas.
Corpos de válvulas em aço inoxidável usinados em CNC de 5 eixos são um dos nossos principais produtos. Mantemos um estoque substancial para garantir entregas rápidas e também podemos personalizar tubos sem costura de diâmetro extragrande de acordo com suas necessidades específicas. Além disso, oferecemos serviços abrangentes, incluindo análise espectroscópica, testes de propriedades mecânicas, testes de pressão e ensaios não destrutivos (END).
Nota: Se você não encontrar um Corpo da válvula em aço inoxidável usinado por CNC de 5 eixosque atenda às suas necessidades ou seja adequado para o projeto do seu cliente, entre em contato com nosso gerente de vendas (E-mail: stsalesman4@stmetal001.com) e envie-nos suas especificações e arquivos de parâmetros técnicos para obter um plano de orçamento personalizado. |
Vídeo

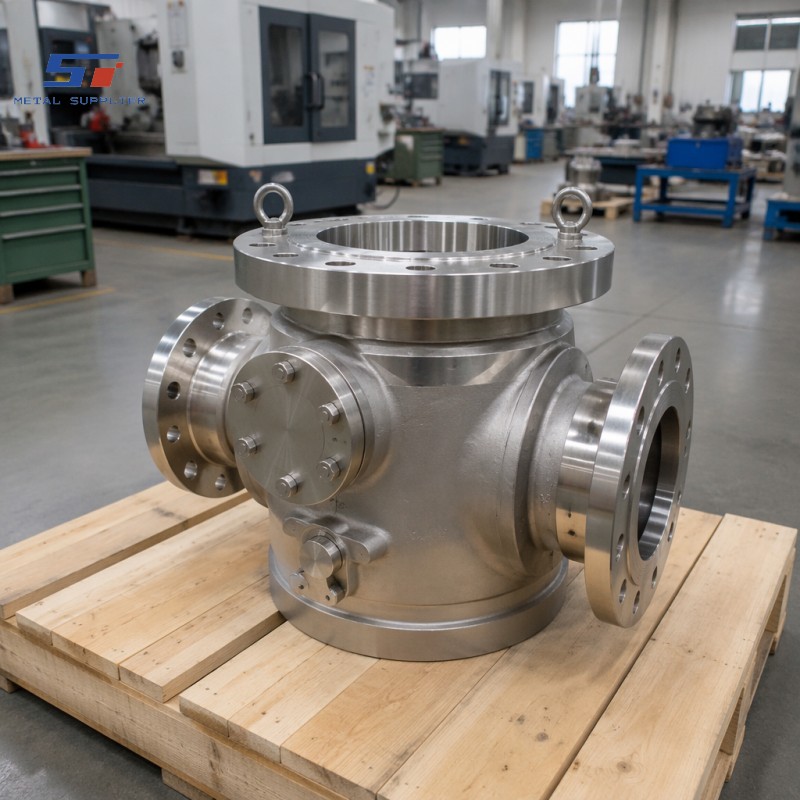

Fábrica
Perguntas frequentes
P:Que peças usinadas e serviços de fabricação a Shengtao oferece?
A Shengtao é uma fabricante chinesa certificada pela ISO 9001 que oferece soluções completas de usinagem e fabricação de peças metálicas de precisão em 10 categorias de produtos:
• Peças usinadas com precisão CNC — componentes torneados, fresados e complexos de 5 eixos
• Peças metálicas estampadas e conformadas — estampagem progressiva, embutimento profundo, fabricação de chapas metálicas
• Conjuntos de aço soldados e fabricados — estruturas soldadas, cascos de vasos de pressão, tubulações
• Componentes hidráulicos e pneumáticos — cilindros brunidos, hastes de pistão cromadas, corpos de válvulas
• Peças de Precisão Automotivas — componentes de transmissão, suspensão, direção e motor
• Peças de aço com tratamento superficial — polimento espelhado, eletropolimento, cromagem dura, revestimento de zinco/níquel
• Peças usinadas de precisão para tubos e canos — usinagem de extremidades de tubos, brunimento, montagem de carretéis de tubos
• Peças cortadas a laser e jato de água — perfis 2D de precisão com até 150 mm de espessura
• Conexões usinadas para tubos e canos — conexões roscadas, flanges forjadas, conectores personalizados
• Peças de liga especial e de alto desempenho — componentes de Inconel, Hastelloy, titânio e aço ferramenta
Trabalhamos a partir de seus desenhos, fornecendo peças personalizadas — não vendemos itens padronizados de prateleira. Envie sua solicitação de cotação com um desenho para iniciarmos o processo.
P:Vocês conseguem fabricar peças personalizadas a partir dos meus desenhos de engenharia? Quais formatos de arquivo vocês aceitam?
UM:Sim — a fabricação personalizada de acordo com seus desenhos é nossa principal atividade. Aceitamos:
• Desenhos 2D: PDF, DWG, DXF
• Modelos 3D: STEP (.stp), IGES (.igs), SolidWorks (.SLDPRT / .SLDASM), CATIA, Inventor
O processo é simples:
1. Envie seu desenho/modelo com a especificação do material, quantidade e quaisquer requisitos especiais.
2. Assinamos um acordo de confidencialidade antes de analisarmos seus arquivos.
3. Nossa equipe de engenharia realiza uma revisão de DFM (Design for Manufacturability - Projeto para Fabricação) e sinaliza quaisquer problemas.
4. Enviamos uma cotação formal com preço, prazo de entrega e notas técnicas dentro de 24 a 48 horas.
Cuidamos de tudo, desde a aquisição da matéria-prima até a usinagem, tratamento térmico, acabamento superficial, inspeção e embalagem para exportação — entregando peças prontas para sua linha de montagem.
P:Que materiais vocês podem fornecer e usinar para as minhas peças?
UM:Nós fornecemos e processamos uma ampla gama de metais, todos com relatórios de teste de fábrica certificados (MTR):
Aço inoxidável: 303, 304, 316, 316L, 321, 410, 420, 430, 2205, 2507 (duplex/super duplex)
Aço carbono: A36, 1020, 1045, A105, A106 Gr.B, API 5L X42–X80, S235, S355
Aço-liga: 4140, 4340, 8620, 42CrMo4, 34CrNiMo6, 20CrMnTi, A387 Gr.11/22
Alumínio: 6061-T6, 7075-T6, 5052, 5083
Aço ferramenta: D2, H13, M2, P20, S7
Ligas de níquel: Inconel 600/601/625/718, Hastelloy C-276/C-22, Monel 400
Titânio: Grau 1, Grau 2, Grau 5 (Ti-6Al-4V), Grau 23 (Ti-6Al-4V ELI)
Latão e cobre: C36000, C11000, C26000
Se a sua especificação exigir um material que não esteja listado acima, por favor, pergunte — trabalhamos com siderúrgicas aprovadas e podemos fornecer aços de grau comercial, para vasos de pressão e para aplicações aeroespaciais/AMS.
P:Vocês oferecem serviços de soldagem e fabricação para montagens complexas, incluindo trabalhos em conformidade com as normas?
UM:Sim. Soldagem e fabricação são competências essenciais da Shengtao, abrangendo desde peças soldadas individuais até estruturas totalmente soldadas, cascos de vasos de pressão e tubulações.
Processos de soldagem: SMAW, GMAW/MIG, GTAW/TIG, SAW (arco submerso), FCAW, TIG orbital
Qualificações de soldador: AWS D1.1 / D1.6, ASME Seção IX, EN ISO 9606
Capacidades de END: 100% disponíveis para VT, PT, MT, UT e RT (raio-X), incluindo testemunha de terceiros.
Fabricamos para:
• ASME Seção VIII Div.1 — vasos de pressão
• ASME B31.1 / B31.3 / B31.4 — tubulações de energia, processo e líquidos
• AWS D1.1 — aço estrutural
• PED 2014/68/UE — Equipamentos sob pressão europeus
• NACE MR0175 / ISO 15156 — serviço em ambientes corrosivos
Cada peça fabricada é enviada com um dossiê completo: mapa de soldagem, WPS/PQR, qualificações do soldador, relatórios de END, MTRs, inspeção dimensional e certificado de teste hidrostático.
P:Vocês oferecem suporte técnico ou feedback de projeto para meus desenhos de peças?
UM:Sim, e nós incentivamos isso. Nossa equipe interna de engenharia revisa cada desenho antes da produção e fornece feedback sobre DFM (Design para Fabricação) sem custo algum:
Verificamos:
• Usinabilidade: características difíceis ou impossíveis de produzir (ex.: cantos internos vivos, rebaixos inacessíveis, proporções extremas)
• Otimização de tolerâncias: identificação de dimensões onde tolerâncias mais flexíveis podem reduzir custos sem afetar a funcionalidade.
• Materiais alternativos: sugestão de materiais equivalentes caso o material especificado tenha prazos de entrega longos ou um custo proibitivo.
• Oportunidades de redução de custos: mudanças que simplificam a fixação, reduzem as configurações ou permitem ferramentas mais eficientes.
Este é um serviço de valor agregado sem custo adicional — muitos clientes reduziram o custo por peça em 15 a 30% por meio de sugestões de DFM (Design for Manufacturing), mantendo a funcionalidade completa.
Nunca modificamos seu desenho sem sua aprovação por escrito. Todas as sugestões da DFM são claramente anotadas em um desenho com marcações para sua revisão.
