Coletor hidráulico de aço carbono usinado com precisão em CNC

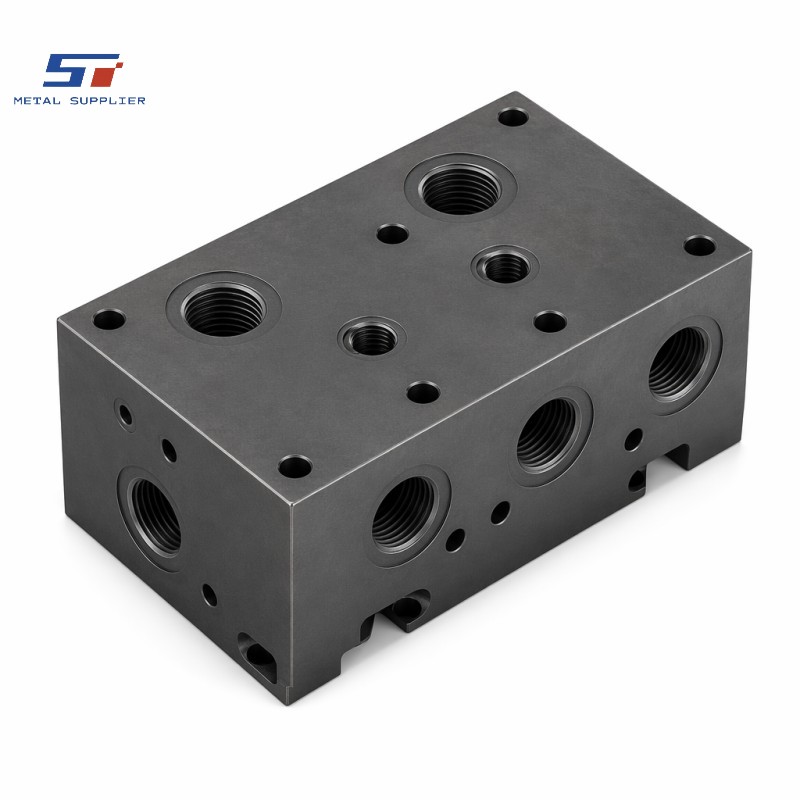

Blocos de manifold hidráulicos de aço carbono usinados com precisão em CNC, com galerias internas interligadas, cavidades para válvulas de cartucho e roscas de portas usinadas com tolerância posicional rigorosa para integração em sistemas hidráulicos sem vazamentos. Disponíveis em ferro fundido nodular 1045, 4140, GGG-40 e 8620, com opções de revestimento de zinco-níquel, fosfatização e teste de pressão hidrostática. Dimensões máximas do bloco: 800 × 600 × 400 mm, até 20 portas por bloco.
Processos de fabricação :
CNC turning (multi-axis with live tooling), CNC milling (3/4/5-axis), cylindrical grinding, centerless grinding, honing, thread cutting, broaching, drilling & tapping, EDM wire-cut (partner)Tratamento térmico :
Quench & temper | Case hardening / carburizing | Induction hardening | Solution annealing | Vacuum hardening | Nitriding | Stress relieving. Every heat treatment batch ships with time–temperature chart and hardness report.Tratamento de superfície :
Zinc plating (clear/yellow passivation) | Zinc-nickel alloy | Electroless nickel | Hard chrome plating | Black oxide | Phosphating (MnPO4) | Passivation (ASTM A967) | Electropolishing | Anodizing (aluminum) | Powder coatingPersonalizável :
YesPedido (MOQ) :
Prototype: 1–10 pcs (no MOQ for billet-machined parts). Small batch: 10–500 pcs. Series production: 500–50,000+ pcs/month.Especificações

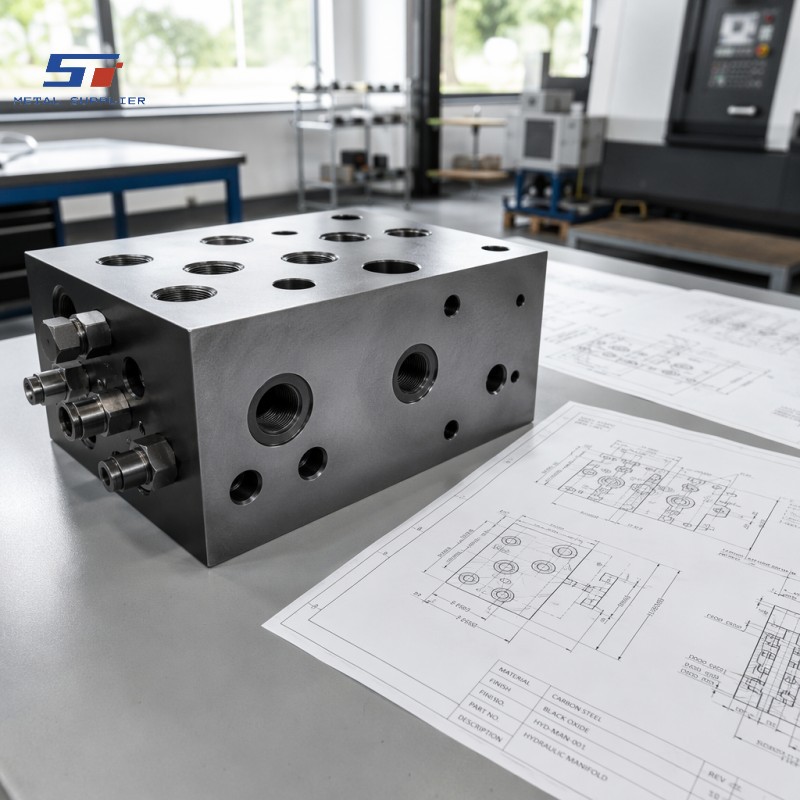

Os blocos de manifold hidráulicos de aço carbono usinados com precisão CNC da Shengtao começam como barras ou chapas sólidas e são transformados em componentes de roteamento de fluido de precisão por meio de uma sequência de usinagem cuidadosamente planejada em centros de usinagem CNC multieixos. A sequência é projetada de forma que as galerias internas que se cruzam — a rede de passagens perfuradas que direcionam o fluido hidráulico entre as cavidades das válvulas de cartucho e as portas externas — sejam produzidas a partir de uma face de referência comum, garantindo que cada rosca de porta, furo de cavidade e furo de montagem esteja posicionado em relação a todos os outros elementos com uma tolerância posicional de ±0,05 mm. Esta é a disciplina central da usinagem de manifolds: se uma interseção de galeria estiver desalinhada por uma fração de milímetro, a restrição de fluxo ou o caminho de vazamento resultante pode tornar todo o sistema hidráulico não confiável. Após a perfuração e o mandrilamento, todas as interseções de galeria são desbastadas mecanicamente para remover as rebarbas que, de outra forma, se soltariam em serviço e contaminariam o fluido hidráulico, e o manifold completo é lavado sob alta pressão para remover quaisquer cavacos residuais.
A seleção do material é determinada pela pressão de trabalho, compatibilidade com o fluido e condições ambientais. O aço carbono médio 1045 é a opção mais econômica para manifolds industriais que operam em pressões moderadas com óleo mineral padrão, podendo ser endurecido seletivamente por indução nas faces de montagem, se necessário. O aço 4140 (42CrMo4) é especificado para manifolds de alta pressão, onde o endurecimento total após usinagem para 28–40 HRC proporciona a margem de resistência necessária para operação contínua a 350–420 bar. Para manifolds que operarão em ambientes corrosivos ou de alta umidade, o revestimento de níquel químico proporciona cobertura uniforme em todas as superfícies internas, incluindo galerias profundas e furos cegos que a galvanoplastia não alcança. O ferro fundido nodular GGG-40 é uma alternativa quando o amortecimento de vibrações e a usinabilidade são prioridades, particularmente para grandes blocos de manifolds em equipamentos industriais estacionários. Para coletores que exigem uma superfície dura e resistente ao desgaste nos furos das válvulas de cartucho com um núcleo robusto, o aço 8620 (20CrMnTi) cementado a 58–62 HRC proporciona durabilidade excepcional em condições de alto ciclo.
Cada manifold é inspecionado dimensionalmente em uma máquina de medição por coordenadas (CMM), com atenção especial à geometria da cavidade do cartucho, à qualidade da rosca das portas (100% verificada com calibrador) e à planicidade das superfícies de contato. O teste hidrostático opcional a 1,5 vezes a pressão de trabalho fornece evidências documentadas da integridade estrutural e da estanqueidade. O manifold finalizado é enviado com todas as portas tampadas e vedadas, um relatório de inspeção dimensional, certificados de materiais e — quando especificado — um certificado de teste hidrostático. Entre em contato conosco com o diagrama do seu circuito hidráulico ou modelo 3D para receber um orçamento do manifold em até 24 horas.
O coletor hidráulico de aço carbono usinado com precisão CNC é um dos nossos principais produtos. Mantemos um estoque substancial para garantir entregas rápidas e também podemos personalizar tubos sem costura de diâmetro extra grande de acordo com suas necessidades específicas. Além disso, oferecemos serviços abrangentes, incluindo análise espectroscópica, testes de propriedades mecânicas, testes de pressão e ensaios não destrutivos (END).
Nota: Se você não encontrar um Coletor hidráulico de aço carbono usinado com precisão em CNCque atenda às suas necessidades ou seja adequado para o projeto do seu cliente, entre em contato com nosso gerente de vendas (E-mail: stsalesman4@stmetal001.com) e envie-nos suas especificações e arquivos de parâmetros técnicos para obter um plano de orçamento personalizado. |
Vídeo
Fábrica
Perguntas frequentes
P:Que peças usinadas e serviços de fabricação a Shengtao oferece?
A Shengtao é uma fabricante chinesa certificada pela ISO 9001 que oferece soluções completas de usinagem e fabricação de peças metálicas de precisão em 10 categorias de produtos:
• Peças usinadas com precisão CNC — componentes torneados, fresados e complexos de 5 eixos
• Peças metálicas estampadas e conformadas — estampagem progressiva, embutimento profundo, fabricação de chapas metálicas
• Conjuntos de aço soldados e fabricados — estruturas soldadas, cascos de vasos de pressão, tubulações
• Componentes hidráulicos e pneumáticos — cilindros brunidos, hastes de pistão cromadas, corpos de válvulas
• Peças de Precisão Automotivas — componentes de transmissão, suspensão, direção e motor
• Peças de aço com tratamento superficial — polimento espelhado, eletropolimento, cromagem dura, revestimento de zinco/níquel
• Peças usinadas de precisão para tubos e canos — usinagem de extremidades de tubos, brunimento, montagem de carretéis de tubos
• Peças cortadas a laser e jato de água — perfis 2D de precisão com até 150 mm de espessura
• Conexões usinadas para tubos e canos — conexões roscadas, flanges forjadas, conectores personalizados
• Peças de liga especial e de alto desempenho — componentes de Inconel, Hastelloy, titânio e aço ferramenta
Trabalhamos a partir de seus desenhos, fornecendo peças personalizadas — não vendemos itens padronizados de prateleira. Envie sua solicitação de cotação com um desenho para iniciarmos o processo.
P:Vocês conseguem fabricar peças personalizadas a partir dos meus desenhos de engenharia? Quais formatos de arquivo vocês aceitam?
UM:Sim — a fabricação personalizada de acordo com seus desenhos é nossa principal atividade. Aceitamos:
• Desenhos 2D: PDF, DWG, DXF
• Modelos 3D: STEP (.stp), IGES (.igs), SolidWorks (.SLDPRT / .SLDASM), CATIA, Inventor
O processo é simples:
1. Envie seu desenho/modelo com a especificação do material, quantidade e quaisquer requisitos especiais.
2. Assinamos um acordo de confidencialidade antes de analisarmos seus arquivos.
3. Nossa equipe de engenharia realiza uma revisão de DFM (Design for Manufacturability - Projeto para Fabricação) e sinaliza quaisquer problemas.
4. Enviamos uma cotação formal com preço, prazo de entrega e notas técnicas dentro de 24 a 48 horas.

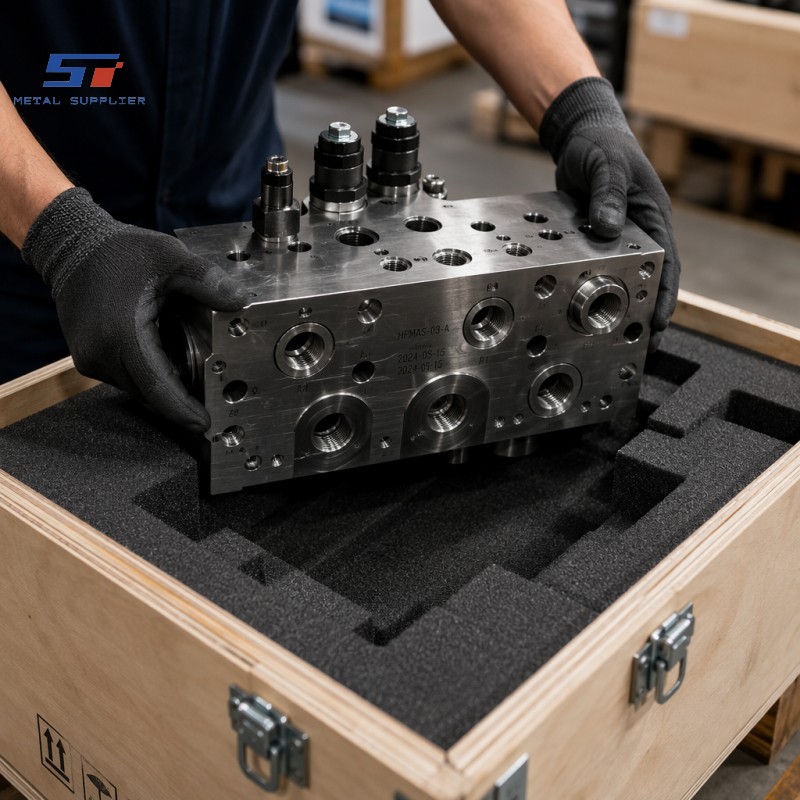

Cuidamos de tudo, desde a aquisição da matéria-prima até a usinagem, tratamento térmico, acabamento superficial, inspeção e embalagem para exportação — entregando peças prontas para sua linha de montagem.
P:Que materiais vocês podem fornecer e usinar para as minhas peças?
UM:Nós fornecemos e processamos uma ampla gama de metais, todos com relatórios de teste de fábrica certificados (MTR):
Aço inoxidável: 303, 304, 316, 316L, 321, 410, 420, 430, 2205, 2507 (duplex/super duplex)
Aço carbono: A36, 1020, 1045, A105, A106 Gr.B, API 5L X42–X80, S235, S355
Aço-liga: 4140, 4340, 8620, 42CrMo4, 34CrNiMo6, 20CrMnTi, A387 Gr.11/22
Alumínio: 6061-T6, 7075-T6, 5052, 5083
Aço ferramenta: D2, H13, M2, P20, S7
Ligas de níquel: Inconel 600/601/625/718, Hastelloy C-276/C-22, Monel 400
Titânio: Grau 1, Grau 2, Grau 5 (Ti-6Al-4V), Grau 23 (Ti-6Al-4V ELI)
Latão e cobre: C36000, C11000, C26000
Se a sua especificação exigir um material que não esteja listado acima, por favor, pergunte — trabalhamos com siderúrgicas aprovadas e podemos fornecer aços de grau comercial, para vasos de pressão e para aplicações aeroespaciais/AMS.
P:Vocês oferecem serviços de soldagem e fabricação para montagens complexas, incluindo trabalhos em conformidade com as normas?
UM:Sim. Soldagem e fabricação são competências essenciais da Shengtao, abrangendo desde peças soldadas individuais até estruturas totalmente soldadas, cascos de vasos de pressão e tubulações.
Processos de soldagem: SMAW, GMAW/MIG, GTAW/TIG, SAW (arco submerso), FCAW, TIG orbital
Qualificações de soldador: AWS D1.1 / D1.6, ASME Seção IX, EN ISO 9606
Capacidades de END: 100% disponíveis para VT, PT, MT, UT e RT (raio-X), incluindo testemunha de terceiros.
Fabricamos para:
• ASME Seção VIII Div.1 — vasos de pressão
• ASME B31.1 / B31.3 / B31.4 — tubulações de energia, processo e líquidos
• AWS D1.1 — aço estrutural
• PED 2014/68/UE — Equipamentos sob pressão europeus
• NACE MR0175 / ISO 15156 — serviço em ambientes corrosivos
Cada peça fabricada é enviada com um dossiê completo: mapa de soldagem, WPS/PQR, qualificações do soldador, relatórios de END, MTRs, inspeção dimensional e certificado de teste hidrostático.
P:Vocês oferecem suporte técnico ou feedback de projeto para meus desenhos de peças?
UM:Sim, e nós incentivamos isso. Nossa equipe interna de engenharia revisa cada desenho antes da produção e fornece feedback sobre DFM (Design para Fabricação) sem custo algum:
Verificamos:
• Usinabilidade: características difíceis ou impossíveis de produzir (ex.: cantos internos vivos, rebaixos inacessíveis, proporções extremas)
• Otimização de tolerâncias: identificação de dimensões onde tolerâncias mais flexíveis podem reduzir custos sem afetar a funcionalidade.
• Materiais alternativos: sugestão de materiais equivalentes caso o material especificado tenha prazos de entrega longos ou um custo proibitivo.
• Oportunidades de redução de custos: mudanças que simplificam a fixação, reduzem as configurações ou permitem ferramentas mais eficientes.
Este é um serviço de valor agregado sem custo adicional — muitos clientes reduziram o custo por peça em 15 a 30% por meio de sugestões de DFM (Design for Manufacturing), mantendo a funcionalidade completa.
Nunca modificamos seu desenho sem sua aprovação por escrito. Todas as sugestões da DFM são claramente anotadas em um desenho com marcações para sua revisão.
