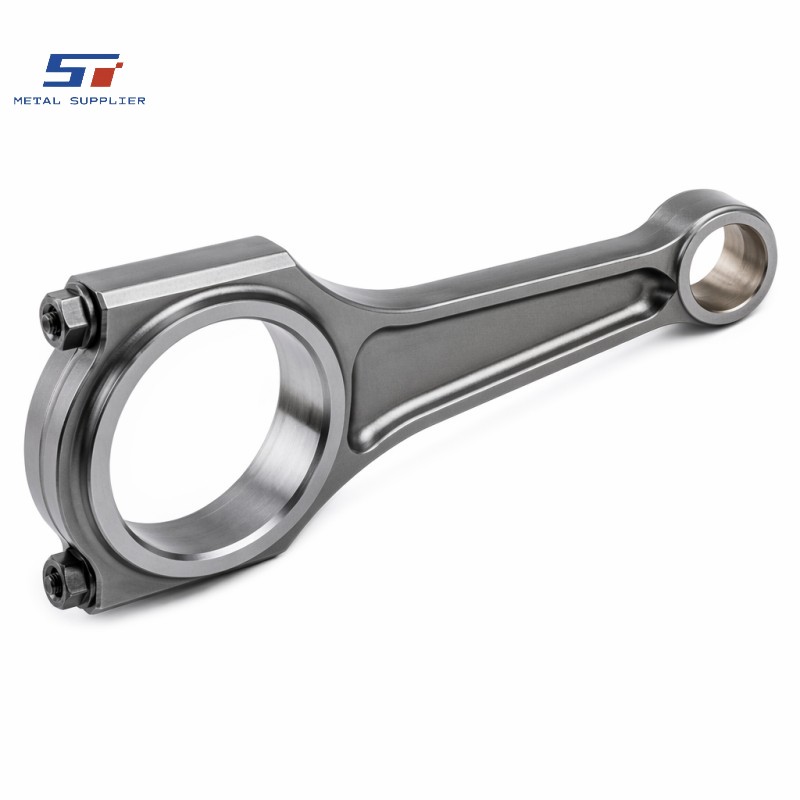

Biela de aço liga usinada em CNC de alta resistência
Bielas de aço-liga de alta resistência, usinadas em CNC, produzidas a partir de tarugos ou blocos de aço-liga forjados, com furos usinados com precisão, faces bipartidas, assentos de parafusos e alojamentos de buchas para aplicações em motores, compressores, bombas e máquinas industriais. Disponíveis nas classes 4140, 4340 e 8620, com tratamento térmico controlado, jateamento com esferas e detecção de trincas em 100% dos casos. Distância entre centros de até 800 mm, balanceamento dinâmico até G2.5.
Processos de fabricação :
CNC turning (multi-axis with live tooling), CNC milling (3/4/5-axis), cylindrical grinding, centerless grinding, honing, thread cutting, broaching, drilling & tapping, EDM wire-cut (partner)Tratamento térmico :
Quench & temper | Case hardening / carburizing | Induction hardening | Solution annealing | Vacuum hardening | Nitriding | Stress relieving. Every heat treatment batch ships with time–temperature chart and hardness report.Tratamento de superfície :
Zinc plating (clear/yellow passivation) | Zinc-nickel alloy | Electroless nickel | Hard chrome plating | Black oxide | Phosphating (MnPO4) | Passivation (ASTM A967) | Electropolishing | Anodizing (aluminum) | Powder coatingPersonalizável :
YesPedido (MOQ) :
Prototype: 1–10 pcs (no MOQ for billet-machined parts). Small batch: 10–500 pcs. Series production: 500–50,000+ pcs/month.Especificações
As bielas de aço-liga de alta resistência usinadas por CNC da Shengtao são fabricadas por meio de uma sequência de produção rigorosa que começa com tarugos ou blocos de aço-liga forjados, passa por usinagem de desbaste no estado recozido para estabelecer a geometria básica da haste, do furo da biela, do furo da cabeça do cilindro e dos assentos dos parafusos, e continua por um ciclo controlado de tratamento térmico que desenvolve a resistência e a tenacidade especificadas antes da usinagem de acabamento, que ajusta cada detalhe à tolerância final. A sequência é projetada de forma que os furos sejam usinados em desbaste com uma sobremedida para retificação ou brunimento, a biela seja tratada termicamente, as faces bipartidas sejam retificadas e alinhadas, os furos dos parafusos sejam furados e roscados, e os furos sejam então acabados com tolerância H7 por mandrilamento ou brunimento de precisão — nessa ordem — garantindo que o furo acabado seja redondo, cilindricamente perfeito e corretamente posicionado em relação à face bipartida e aos assentos dos parafusos, independentemente de qualquer distorção mínima durante o tratamento térmico.
O aço-liga é o material universal para bielas, pois a combinação de alta resistência à tração, resistência à fadiga e tenacidade não pode ser igualada pelo aço carbono comum. O 4140 (42CrMo4) é o grau mais amplamente especificado: após têmpera e revenido para 28–40 HRC, proporciona um excelente equilíbrio entre resistência e ductilidade para bielas em compressores industriais, bombas e motores de média rotação. O 4340 (34CrNiMo6) é selecionado para motores de grande diâmetro e alta potência e máquinas pesadas, onde a maior temperabilidade garante propriedades uniformes em toda a seção transversal. Para bielas que devem combinar uma superfície interna dura e resistente ao desgaste com um núcleo resistente à fadiga — como bielas de compressores de alta velocidade e bielas automotivas de alto desempenho — o 8620 (20CrMnTi) é cementado até 58–62 HRC na superfície, enquanto o núcleo permanece tenaz e dúctil.
Após o acabamento da usinagem, cada biela passa por um processo de detecção de trincas por partículas magnéticas (MPI) em 100% dos casos, para garantir a ausência de defeitos superficiais ou próximos à superfície. A inspeção dimensional em máquina de medição por coordenadas (CMM) verifica a distância entre centros, o diâmetro e a circularidade do furo, a planicidade do assento do parafuso e a planicidade da face bipartida em relação ao desenho. Quando especificado, a biela é submetida a jateamento com esferas para introduzir tensões residuais de compressão na superfície, o que melhora significativamente a vida útil à fadiga, inibindo o início de trincas. O balanceamento dinâmico para G6.3 ou G2.5 está disponível para bielas que operarão em conjuntos rotativos de alta velocidade. Entre em contato conosco com o desenho da sua biela para receber um orçamento em até 24 horas.
A biela de aço-liga usinada em CNC de alta resistência é um dos nossos principais produtos de alta resistência. Mantemos um estoque substancial para garantir entregas rápidas e também podemos personalizar tubos sem costura de diâmetro extragrande de acordo com suas necessidades específicas. Além disso, oferecemos serviços abrangentes, incluindo análise espectroscópica, testes de propriedades mecânicas, testes de pressão e ensaios não destrutivos (END).
Nota: Se você não encontrar um Biela de aço liga usinada em CNC de alta resistênciaque atenda às suas necessidades ou seja adequado para o projeto do seu cliente, entre em contato com nosso gerente de vendas (E-mail: stsalesman4@stmetal001.com) e envie-nos suas especificações e arquivos de parâmetros técnicos para obter um plano de orçamento personalizado. |
Vídeo
Fábrica
Perguntas frequentes
P:Que peças usinadas e serviços de fabricação a Shengtao oferece?
A Shengtao é uma fabricante chinesa certificada pela ISO 9001 que oferece soluções completas de usinagem e fabricação de peças metálicas de precisão em 10 categorias de produtos:
• Peças usinadas com precisão CNC — componentes torneados, fresados e complexos de 5 eixos
• Peças metálicas estampadas e conformadas — estampagem progressiva, embutimento profundo, fabricação de chapas metálicas
• Conjuntos de aço soldados e fabricados — estruturas soldadas, cascos de vasos de pressão, tubulações
• Componentes hidráulicos e pneumáticos — cilindros brunidos, hastes de pistão cromadas, corpos de válvulas
• Peças de Precisão Automotivas — componentes de transmissão, suspensão, direção e motor
• Peças de aço com tratamento superficial — polimento espelhado, eletropolimento, cromagem dura, revestimento de zinco/níquel
• Peças usinadas de precisão para tubos e canos — usinagem de extremidades de tubos, brunimento, montagem de carretéis de tubos
• Peças cortadas a laser e jato de água — perfis 2D de precisão com até 150 mm de espessura
• Conexões usinadas para tubos e canos — conexões roscadas, flanges forjadas, conectores personalizados
• Peças de liga especial e de alto desempenho — componentes de Inconel, Hastelloy, titânio e aço ferramenta
Trabalhamos a partir de seus desenhos, fornecendo peças personalizadas — não vendemos itens padronizados de prateleira. Envie sua solicitação de cotação com um desenho para iniciarmos o processo.
P:Vocês conseguem fabricar peças personalizadas a partir dos meus desenhos de engenharia? Quais formatos de arquivo vocês aceitam?
UM:Sim — a fabricação personalizada de acordo com seus desenhos é nossa principal atividade. Aceitamos:
• Desenhos 2D: PDF, DWG, DXF
• Modelos 3D: STEP (.stp), IGES (.igs), SolidWorks (.SLDPRT / .SLDASM), CATIA, Inventor
O processo é simples:
1. Envie seu desenho/modelo com a especificação do material, quantidade e quaisquer requisitos especiais.
2. Assinamos um acordo de confidencialidade antes de analisarmos seus arquivos.
3. Nossa equipe de engenharia realiza uma revisão de DFM (Design for Manufacturability - Projeto para Fabricação) e sinaliza quaisquer problemas.
4. Enviamos uma cotação formal com preço, prazo de entrega e notas técnicas dentro de 24 a 48 horas.
Cuidamos de tudo, desde a aquisição da matéria-prima até a usinagem, tratamento térmico, acabamento superficial, inspeção e embalagem para exportação — entregando peças prontas para sua linha de montagem.
P:Que materiais vocês podem fornecer e usinar para as minhas peças?
UM:Nós fornecemos e processamos uma ampla gama de metais, todos com relatórios de teste de fábrica certificados (MTR):
Aço inoxidável: 303, 304, 316, 316L, 321, 410, 420, 430, 2205, 2507 (duplex/super duplex)
Aço carbono: A36, 1020, 1045, A105, A106 Gr.B, API 5L X42–X80, S235, S355
Aço-liga: 4140, 4340, 8620, 42CrMo4, 34CrNiMo6, 20CrMnTi, A387 Gr.11/22
Alumínio: 6061-T6, 7075-T6, 5052, 5083
Aço ferramenta: D2, H13, M2, P20, S7
Ligas de níquel: Inconel 600/601/625/718, Hastelloy C-276/C-22, Monel 400
Titânio: Grau 1, Grau 2, Grau 5 (Ti-6Al-4V), Grau 23 (Ti-6Al-4V ELI)
Latão e cobre: C36000, C11000, C26000
Se a sua especificação exigir um material que não esteja listado acima, por favor, pergunte — trabalhamos com siderúrgicas aprovadas e podemos fornecer aços de grau comercial, para vasos de pressão e para aplicações aeroespaciais/AMS.
P:Vocês oferecem serviços de soldagem e fabricação para montagens complexas, incluindo trabalhos em conformidade com as normas?
UM:Sim. Soldagem e fabricação são competências essenciais da Shengtao, abrangendo desde peças soldadas individuais até estruturas totalmente soldadas, cascos de vasos de pressão e tubulações.
Processos de soldagem: SMAW, GMAW/MIG, GTAW/TIG, SAW (arco submerso), FCAW, TIG orbital
Qualificações de soldador: AWS D1.1 / D1.6, ASME Seção IX, EN ISO 9606
Capacidades de END: 100% disponíveis para VT, PT, MT, UT e RT (raio-X), incluindo testemunha de terceiros.
Fabricamos para:
• ASME Seção VIII Div.1 — vasos de pressão
• ASME B31.1 / B31.3 / B31.4 — tubulações de energia, processo e líquidos
• AWS D1.1 — aço estrutural
• PED 2014/68/UE — Equipamentos sob pressão europeus
• NACE MR0175 / ISO 15156 — serviço em ambientes corrosivos
Cada peça fabricada é enviada com um dossiê completo: mapa de soldagem, WPS/PQR, qualificações do soldador, relatórios de END, MTRs, inspeção dimensional e certificado de teste hidrostático.
P:Vocês oferecem suporte técnico ou feedback de projeto para meus desenhos de peças?
UM:Sim, e nós incentivamos isso. Nossa equipe interna de engenharia revisa cada desenho antes da produção e fornece feedback sobre DFM (Design para Fabricação) sem custo algum:
Verificamos:
• Usinabilidade: características difíceis ou impossíveis de produzir (ex.: cantos internos vivos, rebaixos inacessíveis, proporções extremas)
• Otimização de tolerâncias: identificação de dimensões onde tolerâncias mais flexíveis podem reduzir custos sem afetar a funcionalidade.
• Materiais alternativos: sugestão de materiais equivalentes caso o material especificado tenha prazos de entrega longos ou um custo proibitivo.
• Oportunidades de redução de custos: mudanças que simplificam a fixação, reduzem as configurações ou permitem ferramentas mais eficientes.
Este é um serviço de valor agregado sem custo adicional — muitos clientes reduziram o custo por peça em 15 a 30% por meio de sugestões de DFM (Design for Manufacturing), mantendo a funcionalidade completa.
Nunca modificamos seu desenho sem sua aprovação por escrito. Todas as sugestões da DFM são claramente anotadas em um desenho com marcações para sua revisão.
Nota: Se você não encontrar um Biela de aço liga usinada em CNC de alta resistênciaque atenda às suas necessidades ou seja adequado para o projeto do seu cliente, entre em contato com nosso gerente de vendas (E-mail: stsalesman4@stmetal001.com) e envie-nos suas especificações e arquivos de parâmetros técnicos para obter um plano de orçamento personalizado. |
